maximale Stabilität





Das Kernstück der Maschine ist ein schweres, diagonal verripptes Grauguss-Bankbett. Durch eine Bankbettbreite von insgesamt 220 mm erhalten alle Aufbauten eine äußerst solide Basis. Das Bett steht auf breiten Graugussfüßen mit optimalen statischen Eigenschaften. Die Höhe der Oberkante des Bankbettes vom Fußboden beträgt lediglich 800 mm, dadurch liegt der Schwerpunkt der Maschine ungewöhnlich tief.

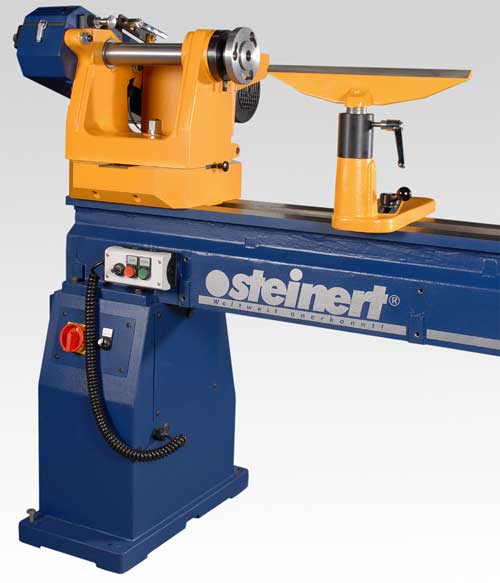

Drechselbank steinert maximo, Spindelstock, Bankbett und Fuß aus Grauguß

Ein schwerer, auf dem gesamten Bankbett verschiebbarer und 360º drehbarer Grauguss-Spindelstock verfügt über einen großen Lagerabstand von 330 mm. In Null-Stellung sorgen zwei stabile Zentrierplatten für exakte Spitzenflucht. Bei 90° gedrehtem Spindelstock geben drei Klemmschrauben zusätzlichen Halt.

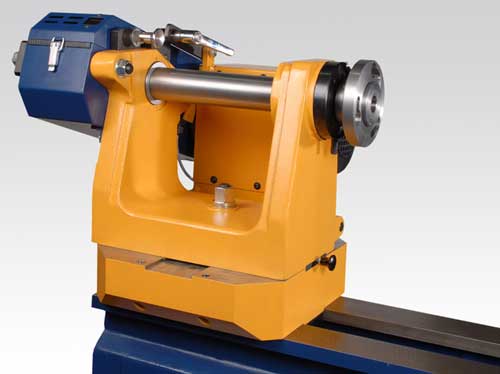

Drechselbank steinert maximo, Spindelstock mit Bajonettflansch

Die konstruktiv exakte 3-fach Lagerung der Spindel mit präzisen Schrägkugellagern sorgt auch bei hohem Werkstückgewicht oder großen Werkstücken für kompromisslose Laufruhe.

Die Spindel hat einen Durchmesser von 54 mm und wird durch eine zwischen die Innenringe der Lager verspannte Hülse stabilisiert. Diese spezielle Konstruktion erhöht die Biegefestigkeit der Welle deutlich. Ein Rückenlager ermöglicht die Verwendung von Anschlagfuttern und gibt zusätzlich axiale Stabilität. Das Rückenlager verschließt die hintere Öffnung der Spindel, kann aber leicht entfernt werden, um beispielsweise eine Vakuumanlage anschließen zu können.

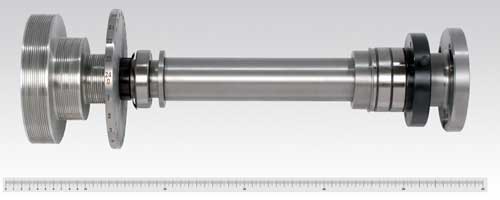

Drechselbank steinert maximo, Spindelwelle

Die Befestigung der Spannsysteme an der Spindel erfolgt über einen Bajonettflansch mit Durchmesser 125 mm. Reitstockpinole und Spindel sind mit MK3 Innenaufnahme ausgestattet. Die Spindel ist mit 18 mm Durchmesser durchbohrt.

Eine extra Klemmung des Grauguss-Reitstockes auf der Werkstückseite sorgt auch bei schweren Werkstücken für höchste Stabilität. Die Reitstockpinole wird direkt an ihrem Austritt geklemmt und sitzt somit absolut zentrisch und spielfrei.

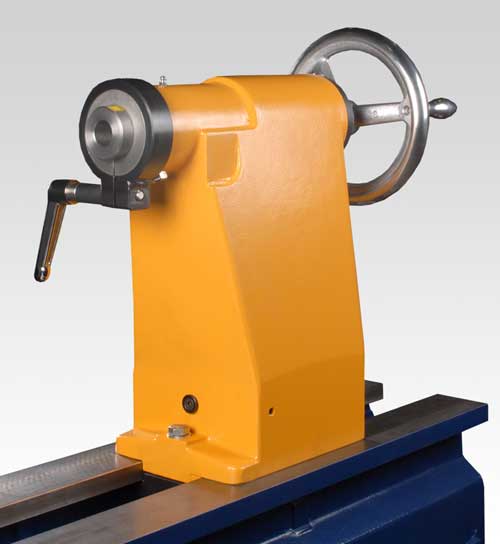

Drechselbank steinert maximo, Reitstock mit Pinolenklemmung

Es kommt eine schwere Grauguss-Handauflage zum Einsatz. Der Handauflagenschaft hat einen Durchmesser von 40 mm.

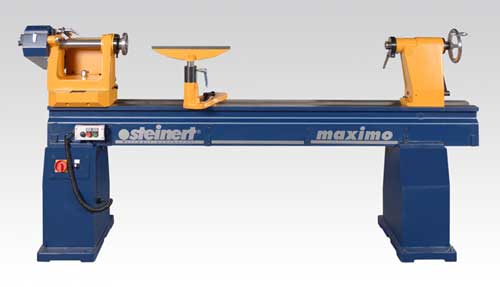

Drechselbank steinert maximo

Das Gesamtgewicht der Grundmaschine beträgt 540 kg. Die Masse mit Außenbett und Außendrehvorrichtung beträgt 660 kg.
