Technische Daten





(ca. 150kb, Acrobat Reader wird benötigt)
  • Spitzenhöhe 335 mm, gegen Aufpreis 400 mm
  • Spitzenweite 1500 mm, gegen Aufpreis 3850 oder 6200 mm
  • Spindelaufnahme Bajonettflansch 125 mm, Innenaufnahme MK 3
  • kräftig dimensionierte Doppel-Hohlspindel mit Bohrung 18 mm mit Präzisions-Schrägkugellager und zusätzlichem Rückenlager
  • Antrieb 2,2 kW, 400 Volt (3HP), 50 Hz (stärkere Motoren sind möglich)
  • stufenlose elektronische Drehzahlregelung mit umschaltbaren Anlauf- und Bremsrampen. Steuerung über ein mobiles Bedienteil, welches über ein Spiralkabel mit dem FU verbunden ist
  • Rechts-Links-Lauf der Spindel mit Umschalter am linken Maschinenständer
  • Kraftübertragung über 3-stufiges Poly-V-Riemengetriebe mit Hochleistungsriemen Typ 12 PJ 836 (Riemenbreite 28 mm)
  • Drehzahlen  70-540 / 240-2100 / 620-4650 U/min
  • Reitstockpinole: Pinolenhub 160 mm, Innenaufnahme MK 3, groß dimensioniertes Handrad verchromt, Maßskala auf Wunsch
  • Werkzeugauflageschiene 425 mm, Schaft 40 mm
  • Gewicht 540 kg in Standardausführung, 660 kg mit Außendrehvorrichtung
  • Maße: L = 2550 mm, B = 670 mm, H = 1250 mm
Lieferumfang in der Standardausstattung: Komplettmaschine nach den Technischen Daten zuzüglich Gewindeflansch M 33 (nach DIN 800) oder nach Wunsch (M 45 u. andere), Werksanleitung, Maulschlüssel

Optionales Zubehör: Außenbett für große Drehdurchmesser zwischen Spitzen (Säulen bis Ø 670 mm), Außendrehvorrichtung für große scheibenförmige Werkstücke (Ø bis 2000 mm), diverse Spannfutter, Mitnehmer, Körnerspitzen, Handauflageschienen 180 mm, 275 mm, 1000 mm, diverse Lünetten, Bohr-Lünetten, Ovaldrehwerk, Aufsatz für kleine Drehteile, geschlossener Spindelstock mit SPH 400 mm, Bohrpinole, pneumatischer Reitstock

(ca. 150kb, Acrobat Reader wird benötigt)

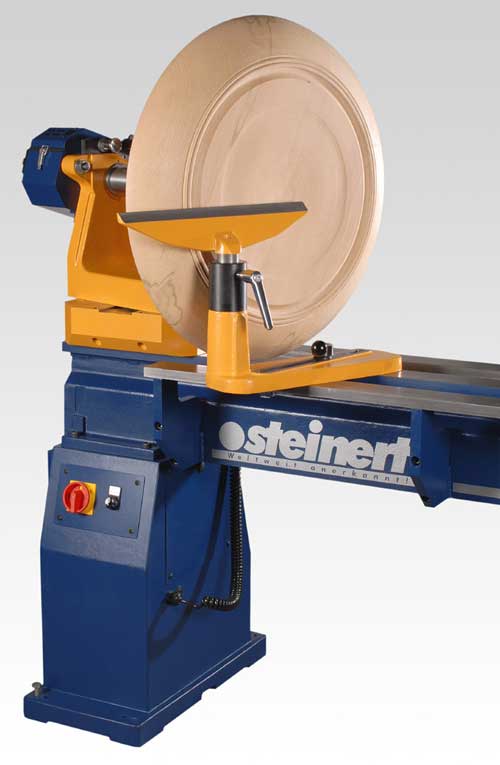

Drechselbank steinert maximo
